美標截止閥尺寸規格對照表是按照DN換算英寸、其中不同類型的截止閥外形結構都是不一樣的，其尺寸都不一樣。主要分長度、寬度、高度以及螺絲孔距等。

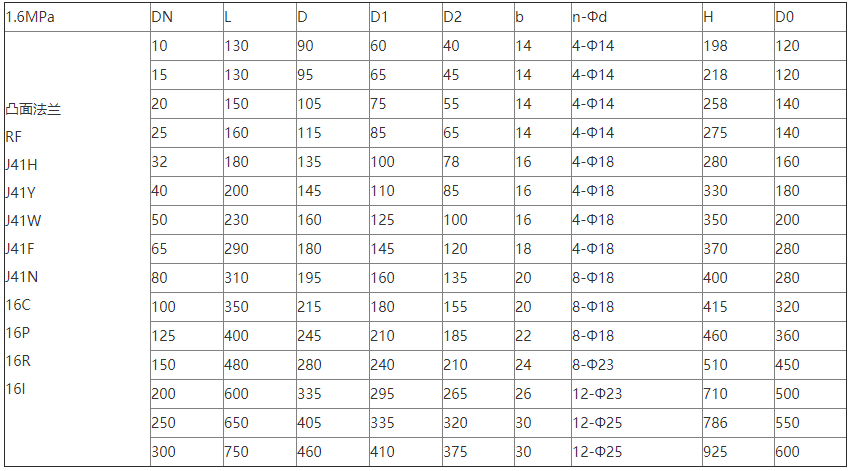

美標截止閥尺寸對照表

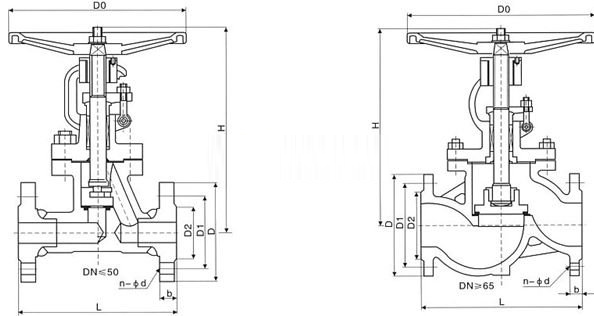

美標截止閥尺寸標注代號說明
1、DN是代表公稱通徑尺寸；
2、L是代表閥體的總長度；
3、H是代表閥體的總高度
4、D是代表法蘭盤外徑
5、D1是代表螺絲孔中心距
6、D2是代表法蘭水線外徑
7、b是代表法蘭的厚度
8、n-Φd是代表法蘭螺絲孔直徑及數量
9、不同截止閥都需要一個外形結構圖作為參考對照。
